Ile zbrojenia na m3 betonu – kompletny przewodnik po normach i wyliczeniach

Prawidłowe określenie ilości zbrojenia na m3 betonu stanowi kluczowy element każdego projektu budowlanego. Niezależnie czy planujemy wykonanie fundamentów, płyty, czy elementów konstrukcyjnych, odpowiednia ilość zbrojenia decyduje o wytrzymałości i trwałości całej konstrukcji. W zależności od rodzaju konstrukcji i jej przeznaczenia, ilość potrzebnego zbrojenia może się znacząco różnić.

W tym artykule przedstawiamy szczegółowe informacje dotyczące standardowych ilości zbrojenia dla różnych typów konstrukcji, ze szczególnym uwzględnieniem zbrojenia rozproszonego. Omówimy czynniki wpływające na dobór odpowiedniej ilości zbrojenia oraz przedstawimy praktyczne wyliczenia, które pomogą w planowaniu projektu budowlanego.

Standardowe ilości zbrojenia na m3 betonu w różnych konstrukcjach

Ilość zbrojenia w betonie zależy przede wszystkim od typu konstrukcji i przewidywanych obciążeń. Dla typowych elementów konstrukcyjnych możemy wyróżnić następujące standardowe wartości:

Powyższe wartości stanowią jedynie orientacyjne wskazówki. Dokładna ilość zbrojenia powinna być zawsze określona przez projektanta na podstawie obliczeń konstrukcyjnych, uwzględniających specyfikę danego obiektu, warunki gruntowe oraz przewidywane obciążenia.

Minimalne wymagania zbrojeniowe według norm budowlanych

Normy budowlane określają minimalne ilości zbrojenia dla poszczególnych elementów konstrukcyjnych. Dla fundamentów przyjmuje się najczęściej następujące wartości minimalne:

• Ławy fundamentowe – minimum 0,3% przekroju betonowego
• Płyty fundamentowe – minimum 0,5% przekroju betonowego
• Stopy fundamentowe – minimum 0,4% przekroju betonowego
• Ściany fundamentowe – minimum 0,2% przekroju betonowego

Procentowa zawartość zbrojenia odnosi się do stosunku pola przekroju zbrojenia do pola przekroju betonu. Dla przykładu, 0,5% zbrojenia w płycie fundamentowej o grubości 25 cm oznacza około 12,5 kg stali na każdy metr kwadratowy płyty.

Zbrojenie rozproszone – ile kg na m3 betonu?

Zbrojenie rozproszone stanowi alternatywę lub uzupełnienie dla tradycyjnego zbrojenia prętami stalowymi. Polega ono na dodaniu do mieszanki betonowej specjalnych włókien, które poprawiają właściwości mechaniczne betonu, zwiększając jego odporność na pękanie i ścieranie.

CZYTAJ  Zaprawa szamotowa jak rozrobić? Praktyczny poradnik z proporcjami

Włókna stalowe stosowane jako zbrojenie rozproszone w betonie

Typowa ilość zbrojenia rozproszonego zależy od rodzaju stosowanych włókien oraz przeznaczenia betonu:

Czynniki wpływające na ilość zbrojenia rozproszonego

Dobór odpowiedniej ilości zbrojenia rozproszonego zależy od wielu czynników:

Dodawanie zbrojenia rozproszonego do mieszanki betonowej na placu budowy

Zbrojenie rozproszone polipropylenowe – ile kg na m3 betonu?

Włókna polipropylenowe są jednym z najpopularniejszych rodzajów zbrojenia rozproszonego. W przeciwieństwie do włókien stalowych, stosowane są w znacznie mniejszych ilościach, ale pełnią równie ważną funkcję w poprawie właściwości betonu.

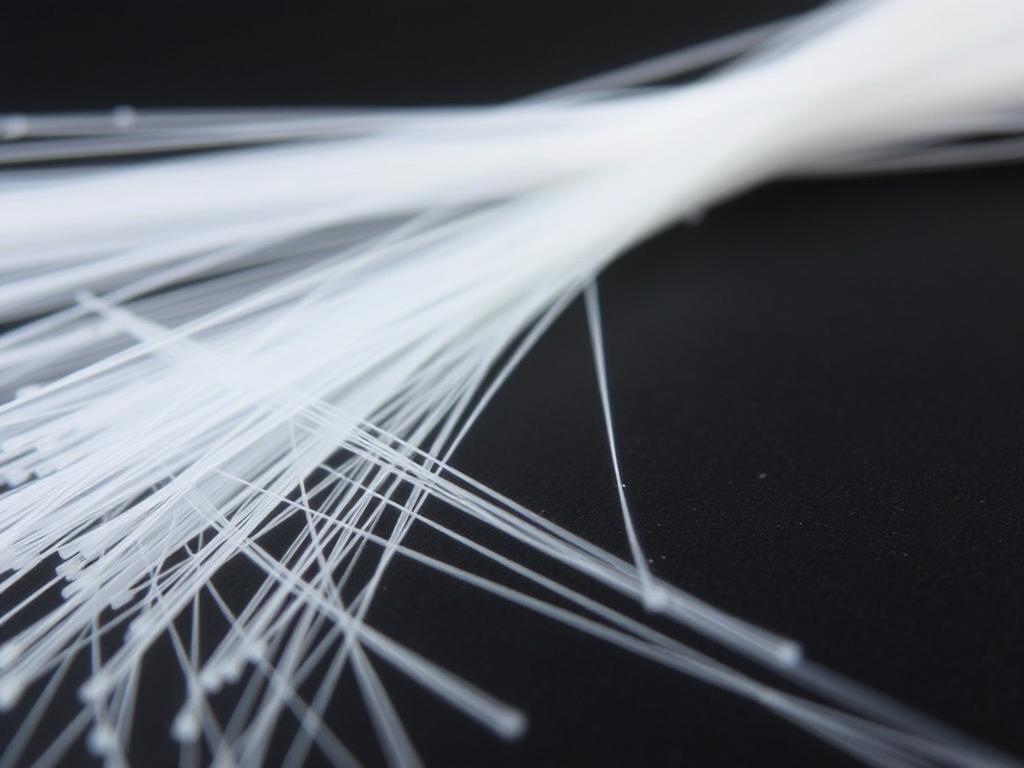

Włókna polipropylenowe stosowane jako zbrojenie rozproszone

Standardowe dozowanie włókien polipropylenowych

Typowe dozowanie włókien polipropylenowych wynosi od 0,6 do 1,0 kg na metr sześcienny betonu. Ilość ta może się różnić w zależności od konkretnego zastosowania:

Zalety stosowania włókien polipropylenowych

Włókna polipropylenowe, mimo stosunkowo niewielkiej ilości na metr sześcienny betonu, zapewniają szereg istotnych korzyści:

• Ograniczenie powstawania mikropęknięć skurczowych
• Zwiększenie odporności betonu na ścieranie
• Poprawa odporności ogniowej (włókna topią się tworząc mikrokanały dla pary wodnej)
• Zmniejszenie nasiąkliwości betonu
• Zwiększenie mrozoodporności
• Łatwość dozowania i mieszania z betonem

Porównanie betonu z włóknami polipropylenowymi (po lewej) i bez zbrojenia rozproszonego (po prawej)

Praktyczne wyliczenia ilości zbrojenia na m3 betonu

Aby lepiej zrozumieć, jak określić ilość zbrojenia na metr sześcienny betonu, przeanalizujmy kilka praktycznych przykładów dla różnych typów konstrukcji.

Przykład 1: Ława fundamentowa

Dla typowej ławy fundamentowej o wymiarach 40 cm szerokości i 30 cm wysokości, standardowe zbrojenie składa się z 4 prętów Ø12 mm i strzemion Ø6 mm co 25 cm.

Schemat zbrojenia ławy fundamentowej z wyliczeniem ilości stali

Obliczenie ilości zbrojenia:

• Objętość betonu na 1 mb ławy: 0,4 m × 0,3 m × 1 m = 0,12 m³
• Masa 4 prętów Ø12 mm na 1 mb: 4 × 0,888 kg/m = 3,552 kg
• Liczba strzemion na 1 mb: 1 m ÷ 0,25 m = 4 szt.
• Długość jednego strzemiona: 2 × (0,4 m – 0,05 m) + 2 × (0,3 m – 0,05 m) = 1,2 m
• Masa strzemion na 1 mb: 4 × 1,2 m × 0,222 kg/m = 1,066 kg
• Łączna masa zbrojenia na 1 mb: 3,552 kg + 1,066 kg = 4,618 kg
• Ilość zbrojenia na 1 m³ betonu: 4,618 kg ÷ 0,12 m³ = 38,48 kg/m³

W tym przypadku ilość zbrojenia wynosi około 38,5 kg/m³, co jest wartością niższą od typowego zakresu dla ław fundamentowych (80-120 kg/m³). Wynika to z faktu, że w przykładzie rozpatrujemy prostą ławę o niewielkich wymiarach. W praktyce, dla większych ław lub przy trudniejszych warunkach gruntowych, ilość zbrojenia będzie większa.

Przykład 2: Płyta fundamentowa

Dla płyty fundamentowej o grubości 25 cm, zbrojonej siatką z prętów Ø12 mm w rozstawie co 15 cm (góra i dół):

Schemat zbrojenia płyty fundamentowej z wyliczeniem ilości stali

Obliczenie ilości zbrojenia:

• Rozstaw prętów: 15 cm = 0,15 m
• Liczba prętów na 1 m (w jednym kierunku): 1 m ÷ 0,15 m = 6,67 szt.
• Długość prętów na 1 m² (w obu kierunkach): 2 × 6,67 × 1 m = 13,34 m
• Masa prętów Ø12 mm na 1 m²: 13,34 m × 0,888 kg/m = 11,85 kg/m²
• Dla zbrojenia górą i dołem: 2 × 11,85 kg/m² = 23,7 kg/m²
• Objętość betonu na 1 m²: 1 m² × 0,25 m = 0,25 m³
• Ilość zbrojenia na 1 m³ betonu: 23,7 kg ÷ 0,25 m³ = 94,8 kg/m³

W tym przypadku ilość zbrojenia wynosi około 95 kg/m³, co mieści się w typowym zakresie dla płyt fundamentowych (80-150 kg/m³).

Czynniki wpływające na ilość zbrojenia na m3 betonu

Określenie optymalnej ilości zbrojenia na metr sześcienny betonu wymaga uwzględnienia wielu czynników. Poniżej przedstawiamy najważniejsze z nich:

Główne czynniki wpływające na ilość zbrojenia w betonie

Klasa betonu a ilość zbrojenia

Klasa betonu ma istotny wpływ na wymaganą ilość zbrojenia. Wyższa klasa betonu oznacza większą wytrzymałość na ściskanie, co może pozwolić na zmniejszenie ilości zbrojenia:

Warunki gruntowe i obciążenia

Warunki gruntowe i przewidywane obciążenia konstrukcji mają kluczowy wpływ na ilość wymaganego zbrojenia:

• Grunty o niskiej nośności wymagają większej ilości zbrojenia
• Tereny narażone na szkody górnicze potrzebują dodatkowego zbrojenia
• Duże obciążenia użytkowe zwiększają zapotrzebowanie na zbrojenie
• Obciążenia dynamiczne wymagają specjalnego podejścia do zbrojenia
• Warunki klimatyczne (mróz, wysoka temperatura) wpływają na dobór zbrojenia

Wpływ warunków gruntowych na ilość zbrojenia w fundamentach

Normy i standardy dotyczące ilości zbrojenia na m3 betonu

Projektowanie konstrukcji żelbetowych, w tym określanie ilości zbrojenia, podlega ścisłym regulacjom normowym. W Polsce i Unii Europejskiej obowiązują następujące normy:

CZYTAJ  Cement 32.5 a 42.5 różnica - Który wybrać do budowy?

Dokumentacja normowa dotycząca zbrojenia konstrukcji betonowych

• PN-EN 1992-1-1 (Eurokod 2) – Projektowanie konstrukcji z betonu
• PN-EN 206 – Beton – Wymagania, właściwości, produkcja i zgodność
• PN-EN 10080 – Stal do zbrojenia betonu
• PN-EN 14889 – Włókna do betonu (część 1: Włókna stalowe, część 2: Włókna polimerowe)

Minimalne wymagania normowe

Normy określają minimalne ilości zbrojenia dla różnych elementów konstrukcyjnych, wyrażone najczęściej jako procent przekroju betonowego:

Powyższe wartości stanowią jedynie ogólne wytyczne. W praktyce, ilość zbrojenia powinna być dokładnie obliczona przez projektanta na podstawie szczegółowej analizy konstrukcji.

Normy dotyczące zbrojenia rozproszonego

W przypadku zbrojenia rozproszonego, norma PN-EN 14889 określa wymagania dotyczące włókien stosowanych w betonie, jednak nie podaje konkretnych ilości. Dozowanie włókien powinno być określone na podstawie badań i zaleceń producenta, z uwzględnieniem specyfiki danego projektu.

Podsumowanie – jak dobrać odpowiednią ilość zbrojenia na m3 betonu?

Określenie optymalnej ilości zbrojenia na metr sześcienny betonu wymaga uwzględnienia wielu czynników, takich jak typ konstrukcji, warunki gruntowe, przewidywane obciążenia czy klasa betonu. Nie istnieje uniwersalna wartość, która sprawdziłaby się w każdym przypadku.

Podsumowanie typowych ilości zbrojenia dla różnych elementów konstrukcyjnych

Dla typowych konstrukcji budowlanych możemy przyjąć następujące orientacyjne wartości:

• Ławy fundamentowe: 80-120 kg/m³ (zbrojenie tradycyjne)
• Płyty fundamentowe: 80-150 kg/m³ (zbrojenie tradycyjne)
• Posadzki przemysłowe: 20-50 kg/m³ (włókna stalowe)
• Wylewki betonowe: 0,6-1,0 kg/m³ (włókna polipropylenowe)

Należy pamiętać, że ostateczna decyzja dotycząca ilości zbrojenia powinna być zawsze podejmowana przez uprawnionego projektanta na podstawie szczegółowych obliczeń konstrukcyjnych. Prawidłowo dobrane zbrojenie zapewnia bezpieczeństwo i trwałość konstrukcji, a jednocześnie pozwala uniknąć niepotrzebnych kosztów związanych z nadmiernym zużyciem stali.
