Pomiar rezystancji izolacji: Tabela wymagań i dopuszczalne normy

Pomiar rezystancji izolacji stanowi jeden z kluczowych elementów badania stanu technicznego instalacji elektrycznych. Prawidłowo wykonane pomiary pozwalają wykryć potencjalne zagrożenia związane z uszkodzeniem izolacji, które mogą prowadzić do porażeń prądem elektrycznym lub pożarów. W artykule przedstawiamy kompleksowe informacje na temat wymaganych wartości rezystancji izolacji, napięć probierczych oraz metod interpretacji wyników pomiarów zgodnie z obowiązującymi normami.

Czym jest rezystancja izolacji i dlaczego jej pomiar jest ważny?

Rezystancja izolacji to miara oporu elektrycznego materiału izolacyjnego, który oddziela od siebie przewody pod napięciem lub przewody od uziemienia. Wartość rezystancji izolacji wyraża się w omach (Ω), jednak ze względu na wysokie wartości, najczęściej używa się jednostek kilo-omów (kΩ), mega-omów (MΩ) lub giga-omów (GΩ).

Regularne pomiary rezystancji izolacji są niezbędne z kilku powodów:

• Zapewnienie bezpieczeństwa użytkowników instalacji elektrycznej poprzez minimalizację ryzyka porażenia prądem
• Zapobieganie pożarom, które mogą powstać w wyniku uszkodzeń izolacji
• Wczesne wykrywanie degradacji materiałów izolacyjnych, co pozwala na planowanie konserwacji
• Spełnienie wymogów prawnych dotyczących okresowych badań instalacji elektrycznych
• Weryfikacja stanu nowych instalacji przed oddaniem ich do użytku

Wartość rezystancji izolacji zmniejsza się wraz z upływem czasu, pod wpływem czynników takich jak wilgoć, zanieczyszczenia, temperatura, uszkodzenia mechaniczne czy starzenie się materiałów. Dlatego regularne pomiary są kluczowe dla utrzymania bezpieczeństwa instalacji elektrycznej.

Zasady pomiaru rezystancji izolacji

Pomiar rezystancji izolacji polega na przyłożeniu napięcia stałego (DC) pomiędzy dwie odizolowane od siebie części przewodzące i zmierzeniu natężenia prądu przepływającego przy ustalonej wartości napięcia pomiarowego. Napięcie wykorzystywane do tego pomiaru nazywane jest napięciem probierczym, a wynik końcowy wyliczany jest na podstawie prawa Ohma:

Przed przystąpieniem do pomiaru rezystancji izolacji należy:

• Odłączyć zasilanie badanej instalacji lub urządzenia
• Upewnić się, że w obwodzie nie występuje napięcie
• Odłączyć odbiorniki energii elektrycznej, które mogłyby zostać uszkodzone podczas pomiaru
• W przypadku instalacji w układzie TN-C odłączyć przewód neutralny od punktu podziału przewodu PEN
• Odłączyć ograniczniki przepięć na czas pomiaru

Pomiary rezystancji izolacji wykonuje się pomiędzy:

• Poszczególnymi przewodami czynnymi (fazowymi i neutralnym)
• Przewodami czynnymi a przewodem ochronnym połączonym z uziemieniem

W praktyce, w przypadku instalacji z podłączonymi odbiornikami, często wykonuje się jedynie pomiar pomiędzy zwartymi przewodami czynnymi a przewodem ochronnym, aby uniknąć uszkodzenia odbiorników.

Napięcie probiercze w pomiarze rezystancji izolacji

Dobór odpowiedniego napięcia probierczego jest kluczowy dla prawidłowego pomiaru rezystancji izolacji. Napięcie probiercze powinno być dostosowane do napięcia znamionowego badanego obwodu. Zbyt niskie napięcie może nie wykryć potencjalnych uszkodzeń izolacji, podczas gdy zbyt wysokie może spowodować uszkodzenie badanego obiektu.

Współczesne mierniki rezystancji izolacji (megaomomierze) oferują zazwyczaj kilka wartości napięcia probierczego do wyboru, najczęściej 250 V, 500 V, 1000 V oraz 2500 V. Wybór odpowiedniego napięcia probierczego powinien być zgodny z aktualnymi normami, takimi jak PN-HD 60364-6:2016.

Tabela rezystancji izolacji – minimalne wymagane wartości

* W zależności od interpretacji norm, kable WLZ (Wewnętrzne Linie Zasilające) można mierzyć napięciem 500 V lub 2500 V. Ze względu na narażenie tych linii na przepięcia, często stosuje się wyższe napięcie probiercze.

Ewolucja norm dotyczących pomiaru rezystancji izolacji w Polsce

Wymagania dotyczące pomiaru rezystancji izolacji w Polsce zmieniały się na przestrzeni lat wraz z rozwojem technologii i wiedzy technicznej. Poniżej przedstawiamy kluczowe dokumenty normalizacyjne, które kształtowały podejście do badania rezystancji izolacji:

Warto zauważyć, że mimo zmian w szczegółowych wymaganiach, podstawowa zasada pomiaru rezystancji izolacji pozostała niezmieniona od ponad stu lat. Zmieniały się głównie wartości napięć probierczych oraz minimalne wymagane wartości rezystancji izolacji, dostosowywane do rozwoju technologii i materiałów izolacyjnych.

Przyrządy do pomiaru rezystancji izolacji

Do pomiaru rezystancji izolacji stosuje się specjalistyczne przyrządy pomiarowe nazywane megaomomierzami. Dawniej były to mierniki analogowe zasilane ręcznie za pomocą korbki, obecnie najczęściej spotyka się cyfrowe mierniki zasilane akumulatorowo.

Kluczowe parametry mierników rezystancji izolacji:

• Zakres pomiarowy – typowo od 200 MΩ do 20 GΩ
• Dostępne napięcia probiercze – najczęściej 250 V, 500 V, 1000 V, 2500 V
• Dokładność pomiaru – zazwyczaj w granicach ±(2-5)% wartości mierzonej
• Prąd zwarciowy – ograniczony do bezpiecznej wartości (typowo 1-5 mA)
• Automatyczne rozładowanie obiektu po zakończeniu pomiaru
• Funkcja pomiaru napięcia przed rozpoczęciem właściwego pomiaru

Nowoczesne mierniki często oferują dodatkowe funkcje, takie jak:

• Automatyczny wybór zakresu pomiarowego
• Pamięć wyników pomiarów
• Możliwość transferu danych do komputera
• Funkcja testu wstępnego niskim napięciem (dla ochrony podłączonych urządzeń)
• Pomiar wskaźników absorpcji (DAR, PI) dla oceny stanu izolacji
• Funkcja GUARD do eliminacji wpływu prądów powierzchniowych

Procedura pomiaru rezystancji izolacji krok po kroku

Prawidłowe wykonanie pomiaru rezystancji izolacji wymaga przestrzegania określonej procedury, która zapewni bezpieczeństwo i wiarygodność wyników. Poniżej przedstawiamy szczegółowy opis kolejnych kroków:

1. Przygotowanie do pomiaru:
   • Wyłącz napięcie zasilające w badanym obwodzie
   • Zabezpiecz miejsce pracy przed przypadkowym załączeniem napięcia
   • Sprawdź brak napięcia w badanym obwodzie za pomocą wskaźnika napięcia
   • Odłącz odbiorniki, które mogłyby zostać uszkodzone podczas pomiaru
   • Odłącz ograniczniki przepięć (SPD)
2. Przygotowanie miernika:
   • Sprawdź stan techniczny miernika i przewodów pomiarowych
   • Upewnij się, że baterie lub akumulatory miernika są naładowane
   • Wybierz odpowiednie napięcie probiercze zgodnie z tabelą
   • Podłącz przewody pomiarowe do miernika
3. Wykonanie pomiaru:
   • Podłącz przewody pomiarowe do badanego obiektu
   • Uruchom pomiar zgodnie z instrukcją obsługi miernika
   • Odczekaj do ustabilizowania się wyniku (zazwyczaj 30-60 sekund)
   • Odczytaj i zapisz wynik pomiaru
4. Zakończenie pomiaru:
   • Poczekaj, aż miernik rozładuje badany obiekt
   • Odłącz przewody pomiarowe od badanego obiektu
   • Przywróć normalne połączenia w instalacji (podłącz odbiorniki, SPD)
   • Załącz napięcie zasilające po zakończeniu wszystkich pomiarów

Wpływ czasu na wyniki pomiaru rezystancji izolacji

Wartość rezystancji izolacji zmierzona podczas badania nie jest stała w czasie, lecz zmienia się w trakcie trwania pomiaru. Zazwyczaj wartość ta rośnie wraz z upływem czasu, aż do osiągnięcia pewnej wartości stabilnej. Zjawisko to wynika z kilku czynników związanych z naturą prądu płynącego przez izolację:

Składowe prądu w pomiarze rezystancji izolacji:

• Prąd pojemnościowy – związany z ładowaniem pojemności badanego obiektu, najwyższy na początku pomiaru, szybko maleje
• Prąd absorpcji – związany z polaryzacją dielektryka, maleje wolniej niż prąd pojemnościowy
• Prąd upływności – prąd płynący przez izolację (objętościowy) i po jej powierzchni (powierzchniowy), stabilizuje się szybko

Suma tych prądów stanowi całkowity prąd mierzony przez miernik. Ponieważ wartość rezystancji izolacji jest obliczana jako iloraz napięcia probierczego i zmierzonego prądu, zmniejszanie się prądu w czasie powoduje wzrost wskazywanej rezystancji izolacji.

Wskaźniki oceny stanu izolacji:

• Wskaźnik absorpcji (DAR) – stosunek rezystancji zmierzonej po 60 sekundach do rezystancji zmierzonej po 30 sekundach
• Wskaźnik polaryzacji (PI) – stosunek rezystancji zmierzonej po 10 minutach do rezystancji zmierzonej po 1 minucie

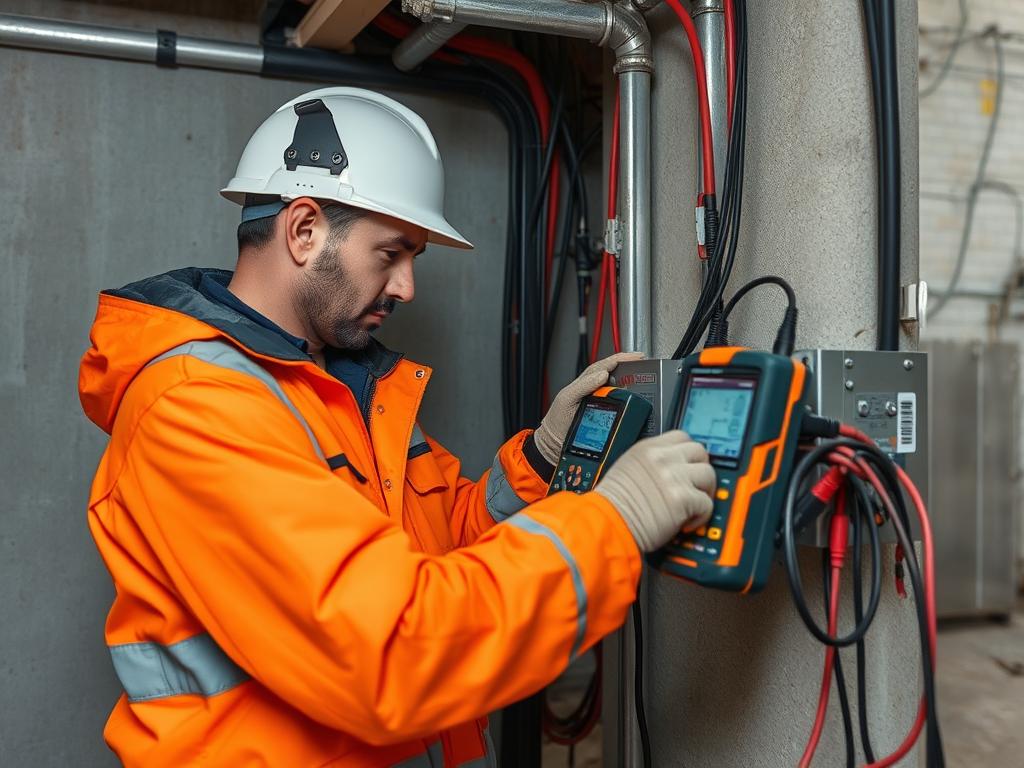

Szczególne przypadki pomiaru rezystancji izolacji

W praktyce pomiarowej spotykamy się z różnymi sytuacjami, które wymagają specjalnego podejścia do pomiaru rezystancji izolacji. Poniżej przedstawiamy najważniejsze z nich:

Pomiar w pomieszczeniach wilgotnych i o wyziewach żrących

W pomieszczeniach o podwyższonej wilgotności lub narażonych na działanie substancji chemicznych, minimalne wymagane wartości rezystancji izolacji mogą być niższe niż standardowe. Zgodnie z historycznymi przepisami, wartości te mogły wynosić:

• 200 Ω na 1 V napięcia przy napięciu międzyprzewodowym do 250 V
• 500 Ω na 1 V napięcia przy napięciu międzyprzewodowym powyżej 250 V

Obecnie normy nie określają jednoznacznie obniżonych wartości dla takich pomieszczeń, ale zaleca się indywidualną ocenę każdego przypadku.

Pomiar w nowych budynkach z instalacją podtynkową

W przypadku nowo wykonanych instalacji z przewodami ułożonymi pod tynkiem, dopuszcza się czasowo niższe wartości rezystancji izolacji, które powinny wzrosnąć po całkowitym wyschnięciu tynku. Historycznie dopuszczano:

• 800 Ω na 1 V napięcia przy napięciu do 250 V
• 500 Ω na 1 V napięcia przy napięciu powyżej 250 V

Pomiar w obecności urządzeń elektronicznych

Jeśli w badanym obwodzie znajdują się urządzenia elektroniczne, które mogłyby zostać uszkodzone podczas pomiaru wysokim napięciem, norma PN-HD 60364-6:2016 dopuszcza:

• Obniżenie napięcia probierczego do 250 V DC
• Minimalną wartość rezystancji izolacji 1 MΩ
• Wykonanie pomiaru tylko między połączonymi przewodami czynnymi a uziemieniem

Pomiar w pomieszczeniach zagrożonych pożarem

W pomieszczeniach, w których występuje zagrożenie pożarowe, zaleca się wykonanie dodatkowego pomiaru rezystancji izolacji między przewodami czynnymi. W praktyce pomiar ten powinien być wykonany podczas montażu instalacji, przed przyłączeniem odbiorników.

Środki bezpieczeństwa podczas pomiaru rezystancji izolacji

Pomiar rezystancji izolacji wiąże się z wykorzystaniem napięć znacznie wyższych niż napięcia robocze instalacji, co stwarza dodatkowe zagrożenia. Przestrzeganie zasad bezpieczeństwa jest kluczowe dla ochrony zdrowia i życia osób wykonujących pomiary oraz zapobiegania uszkodzeniom sprzętu.

Najważniejsze zasady bezpieczeństwa:

• Pomiary mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia
• Przed pomiarem należy wyłączyć napięcie zasilające w badanych obwodach i upewnić się, że nie zostanie ono przywrócone w trakcie pomiaru
• Należy używać sprawnych mierników i akcesoriów pomiarowych o odpowiednim poziomie izolacji
• Nie wolno dotykać żadnych elementów badanego obiektu w czasie trwania pomiaru
• Należy upewnić się, że osoby postronne i zwierzęta nie będą miały kontaktu z mierzoną instalacją
• Nie wolno odłączać przewodów pomiarowych od obiektu w trakcie trwania pomiaru
• Po zakończonym pomiarze należy upewnić się, że badane obwody zostały rozładowane

Interpretacja wyników pomiaru rezystancji izolacji

Prawidłowa interpretacja wyników pomiaru rezystancji izolacji jest kluczowa dla oceny stanu technicznego instalacji elektrycznej. Poniżej przedstawiamy wskazówki, jak analizować uzyskane wyniki:

Podstawowe kryteria oceny:

• Porównanie z wartościami minimalnymi – wynik powinien być wyższy niż minimalne wartości określone w normach
• Porównanie z poprzednimi pomiarami – systematyczny spadek wartości rezystancji izolacji może wskazywać na postępującą degradację
• Porównanie między fazami – znaczące różnice między poszczególnymi przewodami fazowymi mogą wskazywać na lokalne uszkodzenie
• Analiza wskaźników DAR i PI – pozwala na głębszą ocenę stanu izolacji, szczególnie w przypadku maszyn i kabli

Typowe przyczyny niskiej rezystancji izolacji:

• Zawilgocenie izolacji
• Zanieczyszczenie powierzchni izolatorów
• Starzenie się materiałów izolacyjnych
• Uszkodzenia mechaniczne izolacji
• Przegrzanie przewodów
• Działanie agresywnych substancji chemicznych
• Niepodłączone odbiorniki lub urządzenia elektroniczne

W przypadku uzyskania wyniku poniżej wartości minimalnej, instalacja nie spełnia wymagań bezpieczeństwa i nie powinna być eksploatowana do czasu usunięcia usterki. Konieczne jest zlokalizowanie i usunięcie przyczyny niskiej rezystancji izolacji, a następnie ponowne wykonanie pomiaru.

Dokumentacja pomiarów rezystancji izolacji

Wyniki pomiarów rezystancji izolacji powinny być odpowiednio udokumentowane w formie protokołu pomiarowego. Prawidłowo sporządzony protokół stanowi dowód wykonania badań zgodnie z obowiązującymi przepisami i normami, a także punkt odniesienia dla przyszłych pomiarów.

Elementy protokołu pomiaru rezystancji izolacji:

• Dane identyfikacyjne obiektu (adres, nazwa)
• Data wykonania pomiarów
• Dane osoby wykonującej pomiary (imię, nazwisko, numer uprawnień)
• Dane osoby sprawdzającej i zatwierdzającej wyniki (imię, nazwisko, numer uprawnień)
• Informacje o użytym przyrządzie pomiarowym (typ, numer seryjny, data ostatniego wzorcowania)
• Warunki środowiskowe podczas pomiarów (temperatura, wilgotność)
• Opis badanych obwodów
• Zastosowane napięcie probiercze
• Zmierzone wartości rezystancji izolacji
• Ocena wyników (pozytywna/negatywna)
• Uwagi i zalecenia
• Podpisy osób wykonujących i zatwierdzających pomiary

Protokoły z pomiarów rezystancji izolacji powinny być przechowywane przez cały okres eksploatacji instalacji elektrycznej. Stanowią one część dokumentacji technicznej obiektu i są wymagane podczas kontroli przeprowadzanych przez organy nadzoru budowlanego, inspekcji pracy czy ubezpieczycieli.

Podsumowanie

Pomiar rezystancji izolacji jest jednym z najważniejszych badań wykonywanych w ramach kontroli stanu technicznego instalacji elektrycznych. Prawidłowo przeprowadzone pomiary pozwalają na wczesne wykrycie potencjalnych zagrożeń związanych z uszkodzeniem izolacji, co ma kluczowe znaczenie dla bezpieczeństwa użytkowników i ochrony przed pożarami.

Minimalne wymagane wartości rezystancji izolacji oraz napięcia probiercze są określone w normach i przepisach, które ewoluowały na przestrzeni lat wraz z rozwojem technologii i wiedzy technicznej. Aktualne wymagania zawarte są w normie PN-HD 60364-6:2016, która jest zharmonizowana z normami europejskimi.

Pomiary rezystancji izolacji powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia, z zachowaniem wszystkich środków bezpieczeństwa. Wyniki pomiarów należy odpowiednio dokumentować w formie protokołów, które stanowią część dokumentacji technicznej obiektu.

Regularne kontrole stanu izolacji, wykonywane zgodnie z obowiązującymi przepisami i normami, są niezbędnym elementem zapewnienia bezpieczeństwa eksploatacji instalacji elektrycznych.

Źródła

[1] Merserwis, „Pomiar rezystancji izolacji w instalacji elektrycznej”, https://www.merserwis.pl/blog/artykul/pomiar-rezystancji-izolacji-instalacji-elektrycznej

[2] Łączy nas napięcie, „Pomiar rezystancji izolacji”, https://laczynasnapiecie.pl/blog/pomiar-rezystancji-izolacji

[3] Elektro.info, „Kontrola rezystancji izolacji w instalacjach”, https://www.elektro.info.pl/artykul/instalacje-elektroenergetyczne/200847,kontrola-rezystancji-izolacji-w-instalacjach

[4] PN-HD 60364-6:2016-07 „Instalacje elektryczne niskiego napięcia – Część 6: Sprawdzanie”

[5] PN-EN 61557-2 „Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V – Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych – Część 2: Rezystancja izolacji”
