Jak połączyć kable w puszce i pod tynkiem? Złączki Wago i metody

Prawidłowe łączenie kabli elektrycznych to kluczowy element każdej instalacji, który wpływa zarówno na bezpieczeństwo, jak i niezawodność systemu elektrycznego. Niezależnie od tego, czy wykonujesz drobne naprawy domowe, czy kompleksową instalację elektryczną, znajomość odpowiednich technik łączenia przewodów jest niezbędna. W tym artykule przedstawimy sprawdzone metody łączenia kabli w puszce i pod tynkiem, ze szczególnym uwzględnieniem popularnych złączek Wago oraz innych rozwiązań, które zapewnią trwałe i bezpieczne połączenia.

Bezpieczeństwo przede wszystkim – zasady łączenia kabli elektrycznych

Przed przystąpieniem do jakichkolwiek prac związanych z łączeniem kabli elektrycznych, należy bezwzględnie przestrzegać podstawowych zasad bezpieczeństwa. Najważniejszą z nich jest całkowite wyłączenie zasilania w obwodzie, przy którym będziemy pracować. Należy wyłączyć odpowiedni bezpiecznik w skrzynce bezpiecznikowej lub główny wyłącznik prądu.

Po wyłączeniu zasilania, zawsze sprawdź za pomocą testera napięcia, czy w przewodach rzeczywiście nie płynie prąd. To kluczowy krok, który może uchronić przed porażeniem elektrycznym. Pamiętaj, że nawet po wyłączeniu zasilania, w niektórych instalacjach może występować napięcie resztkowe.

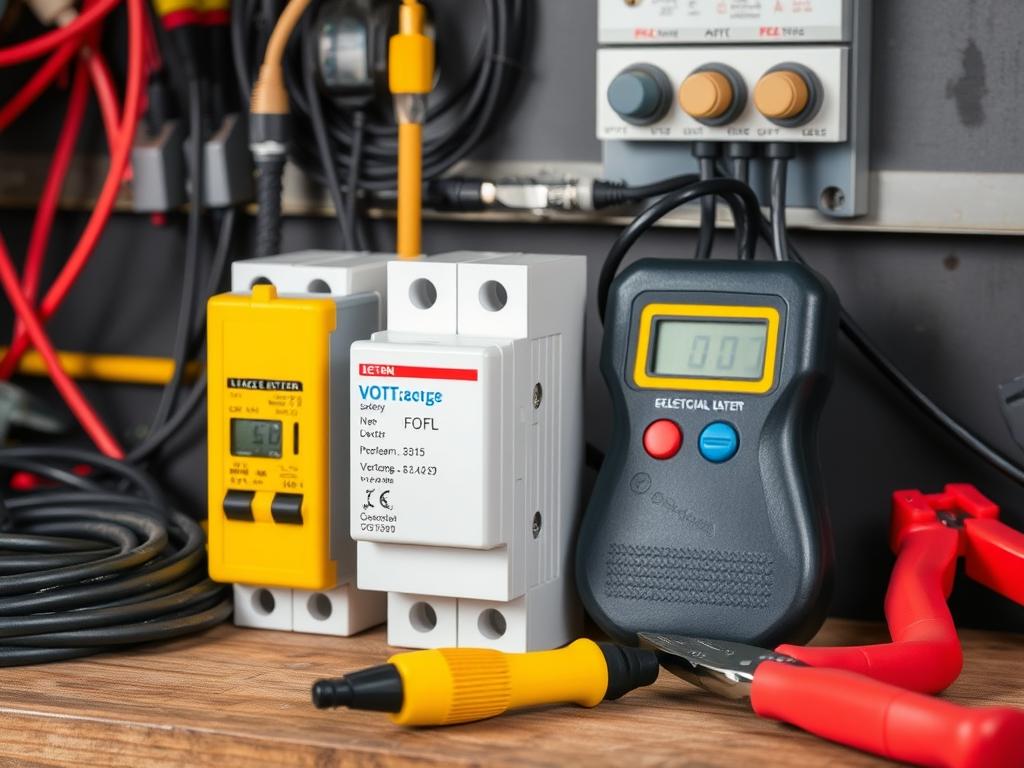

Do pracy z instalacją elektryczną używaj wyłącznie narzędzi z izolowanymi rękojeściami, przeznaczonych do pracy z elektrycznością. Standardowe narzędzia mogą nie zapewniać odpowiedniej ochrony przed porażeniem. Unikaj również pracy w wilgotnym środowisku, które zwiększa ryzyko porażenia prądem.

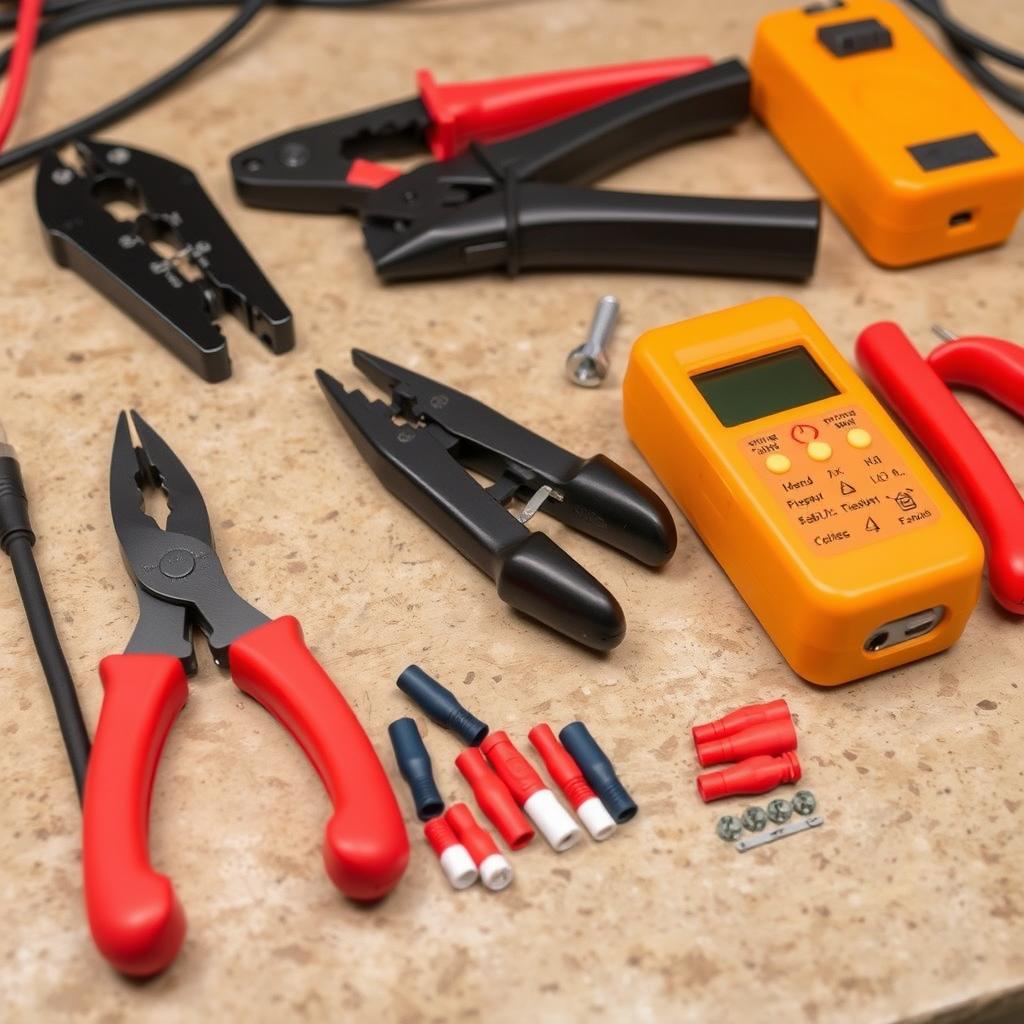

Jakie narzędzia są potrzebne do łączenia kabli?

Odpowiednie narzędzia są kluczem do prawidłowego i bezpiecznego łączenia przewodów elektrycznych. Oto lista podstawowych narzędzi, które będą niezbędne:

• Szczypce do ściągania izolacji – pozwalają na precyzyjne usunięcie osłony z przewodu bez uszkodzenia żył
• Nóż monterski – do precyzyjnego cięcia przewodów i usuwania izolacji
• Śrubokręty płaskie i krzyżakowe – do obsługi złączek śrubowych
• Tester napięcia – do sprawdzenia, czy w przewodach nie płynie prąd
• Kombinerki – do cięcia i wyginania przewodów
• Taśma izolacyjna – do dodatkowego zabezpieczenia połączeń
• Zaciskarka – w przypadku stosowania końcówek zaciskowych
• Miarka – do precyzyjnego odmierzania długości przewodów

Rodzaje złączek do łączenia kabli

Wybór odpowiednich złączek jest równie ważny jak posiadanie właściwych narzędzi. Na rynku dostępne są różne typy złączek, które różnią się konstrukcją, zastosowaniem i sposobem montażu:

• Złączki Wago – nowoczesne złączki samozaciskowe, które nie wymagają użycia narzędzi
• Złączki śrubowe – tradycyjne złączki, w których przewody są mocowane za pomocą śrub
• Złączki sprężynowe – wykorzystują sprężyny do utrzymania przewodów na miejscu
• Kostki elektryczne – popularne rozwiązanie do łączenia kilku przewodów
• Tulejki zaciskowe – idealne do zabezpieczania końcówek przewodów linkowych
• Złączki hermetyczne – do zastosowań w miejscach narażonych na wilgoć

Jak połączyć kable w puszce elektrycznej – krok po kroku

Łączenie kabli w puszce elektrycznej to jedna z najczęstszych operacji wykonywanych podczas instalacji elektrycznej. Prawidłowe wykonanie tego zadania zapewnia bezpieczeństwo i niezawodność całej instalacji. Oto szczegółowa instrukcja krok po kroku:

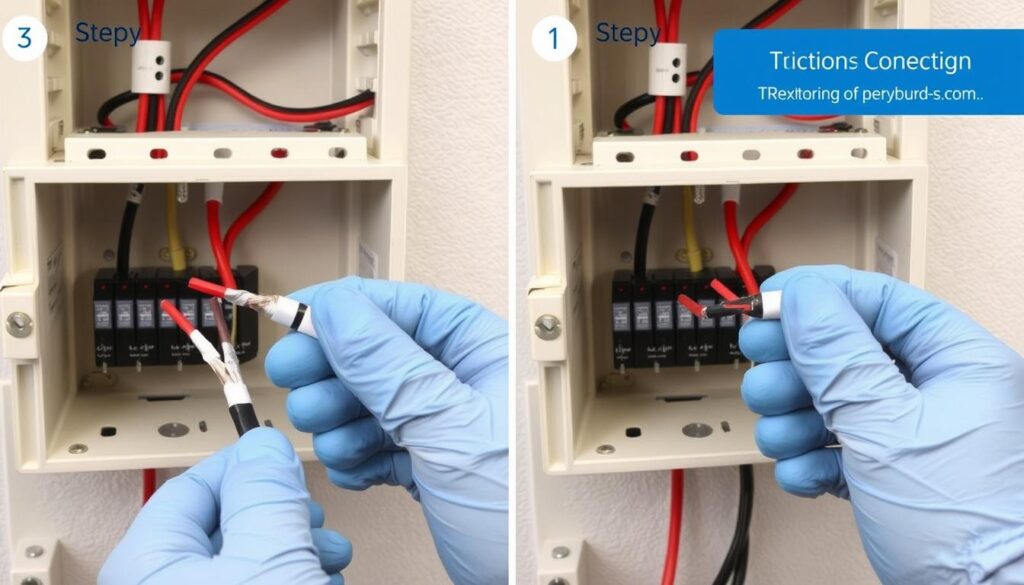

Proces łączenia kabli w puszce elektrycznej przy użyciu złączek Wago

Przygotowanie przewodów do połączenia

Pierwszym krokiem jest odpowiednie przygotowanie przewodów. Usuń izolację zewnętrzną na długości około 5-6 cm od końca kabla. Następnie zdejmij izolację z poszczególnych żył na długości około 1 cm. Pamiętaj, aby nie uszkodzić przewodów podczas tego procesu – zbyt głębokie nacięcie może osłabić przewód i spowodować jego przerwanie w przyszłości.

Identyfikacja przewodów według kolorów

W instalacjach elektrycznych kolory przewodów mają określone znaczenie. Standardowo stosuje się następujące oznaczenia:

• Brązowy lub czarny – przewód fazowy (L)
• Niebieski – przewód neutralny (N)
• Żółto-zielony – przewód ochronny (PE)

Prawidłowa identyfikacja przewodów jest kluczowa dla bezpieczeństwa instalacji. Zawsze łącz ze sobą przewody o tym samym kolorze i funkcji.

Metody łączenia przewodów w puszce

Układanie przewodów w puszce

Po połączeniu wszystkich przewodów, należy je starannie ułożyć w puszce. Unikaj zaginania przewodów pod ostrym kątem, co mogłoby uszkodzić izolację. Przewody powinny być ułożone luźno, bez naprężeń. Jeśli puszka jest wyposażona w zaczepy do mocowania złączek, wykorzystaj je, aby zapewnić dodatkową stabilność połączeń.

Łączenie kabli pod tynkiem – najlepsze praktyki

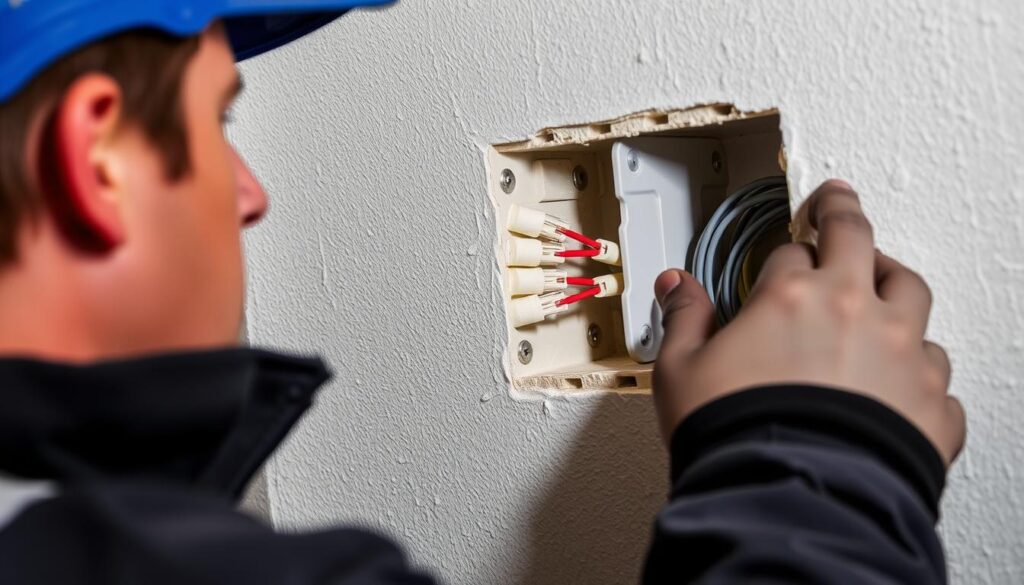

Prawidłowe łączenie kabli pod tynkiem z wykorzystaniem puszki połączeniowej

Łączenie kabli pod tynkiem wymaga szczególnej staranności, ponieważ po zakończeniu prac dostęp do połączeń będzie znacznie utrudniony. Dlatego tak ważne jest, aby wykonać je prawidłowo za pierwszym razem.

Gdzie można łączyć kable pod tynkiem?

Zgodnie z przepisami, łączenie przewodów pod tynkiem może odbywać się wyłącznie w specjalnie do tego przeznaczonych puszkach połączeniowych. Niedopuszczalne jest łączenie przewodów bezpośrednio pod tynkiem, bez użycia puszki. Puszki połączeniowe powinny być zamontowane w taki sposób, aby ich pokrywy były dostępne po otynkowaniu ściany.

Jak prawidłowo łączyć kable pod tynkiem?

Proces łączenia kabli pod tynkiem jest podobny do łączenia w standardowych puszkach elektrycznych, jednak wymaga dodatkowych zabezpieczeń:

1. Zamontuj puszkę połączeniową w ścianie na odpowiedniej głębokości
2. Wprowadź kable do puszki, pozostawiając wystarczający zapas (około 10-15 cm)
3. Przygotuj końcówki przewodów, usuwając izolację
4. Połącz przewody za pomocą odpowiednich złączek (najlepiej Wago lub innych złączek bezśrubowych)
5. Sprawdź poprawność połączeń, delikatnie pociągając za przewody
6. Starannie ułóż przewody w puszce, unikając ich zaginania
7. Zamknij puszkę specjalną pokrywą przeznaczoną do montażu podtynkowego

Złączki Wago pod tynkiem – zalety i zastosowanie

Złączki Wago są szczególnie polecane do łączenia przewodów pod tynkiem z kilku powodów:

Zalety złączek Wago pod tynkiem:

• Nie wymagają użycia narzędzi, co ułatwia montaż w ograniczonej przestrzeni
• Zapewniają pewne i trwałe połączenie, odporne na wibracje
• Umożliwiają łatwe dołączanie i odłączanie przewodów w przyszłości
• Zajmują mniej miejsca niż tradycyjne złączki śrubowe
• Eliminują ryzyko poluzowania się połączenia z czasem
• Są dostępne w różnych rozmiarach, dostosowanych do różnych przekrojów przewodów

Jak prawidłowo używać złączek Wago pod tynkiem:

Aby zapewnić maksymalną niezawodność połączeń wykonanych za pomocą złączek Wago pod tynkiem, należy przestrzegać kilku zasad:

• Zawsze używaj złączek odpowiednich do przekroju stosowanych przewodów
• Upewnij się, że izolacja jest usunięta na odpowiedniej długości (zwykle 9-10 mm)
• Sprawdź, czy przewód jest całkowicie wsunięty do złączki
• W przypadku złączek z dźwignią, upewnij się, że dźwignia jest całkowicie zamknięta
• Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany
• Unikaj nadmiernego obciążania złączek mechanicznie

Łączenie kabli elektrycznych na zewnątrz – specjalne wymagania

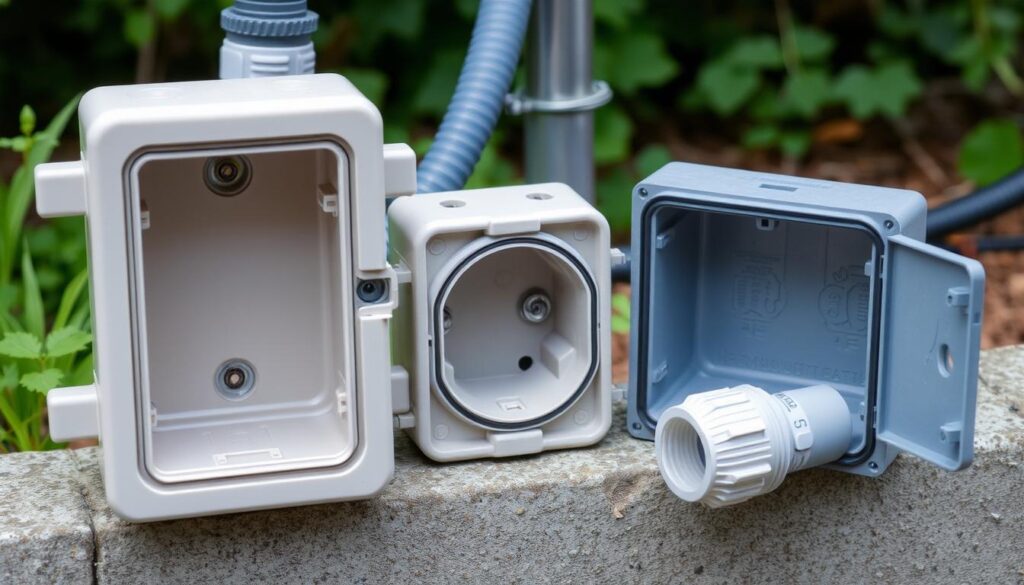

Hermetyczne złączki i puszki do łączenia kabli na zewnątrz budynków

Łączenie kabli elektrycznych na zewnątrz budynków wymaga zastosowania specjalnych rozwiązań, które zapewnią odporność na warunki atmosferyczne. Wilgoć, zmiany temperatury i promieniowanie UV mogą szybko zniszczyć standardowe połączenia, prowadząc do awarii i zagrożeń bezpieczeństwa.

Specjalne złączki do zastosowań zewnętrznych

Do łączenia kabli na zewnątrz należy stosować specjalne złączki hermetyczne, które zapewniają wodoszczelność połączenia. Dostępne są różne rodzaje takich złączek:

• Złączki z żelem uszczelniającym – zawierają specjalny żel, który otacza połączenie i chroni je przed wilgocią
• Złączki hermetyczne z uszczelkami – wyposażone w gumowe uszczelki, które zapobiegają wnikaniu wody
• Puszki połączeniowe o podwyższonym stopniu ochrony IP – specjalne puszki o klasie szczelności IP65 lub wyższej
• Złączki termokurczliwe z klejem – po podgrzaniu kurczą się i uszczelniają połączenie

Proces łączenia kabli na zewnątrz

Łączenie kabli elektrycznych na zewnątrz wymaga przestrzegania następujących kroków:

1. Wybierz odpowiednie złączki hermetyczne, dostosowane do przekroju przewodów i warunków pracy
2. Przygotuj końcówki przewodów, usuwając izolację na odpowiedniej długości
3. Połącz przewody zgodnie z instrukcją producenta złączek
4. Zabezpiecz połączenie dodatkową warstwą ochronną, np. taśmą izolacyjną odporną na warunki atmosferyczne
5. Umieść połączenie w hermetycznej puszce połączeniowej o odpowiednim stopniu ochrony IP
6. Upewnij się, że wszystkie przepusty kablowe są odpowiednio uszczelnione
7. Zamontuj puszkę w miejscu, które minimalizuje narażenie na bezpośrednie działanie czynników atmosferycznych

Dodatkowe zabezpieczenia dla połączeń zewnętrznych

Oprócz stosowania specjalnych złączek i puszek, warto zastosować dodatkowe zabezpieczenia dla połączeń zewnętrznych:

• Stosuj kable z izolacją odporną na promieniowanie UV
• Umieszczaj połączenia w miejscach osłoniętych przed bezpośrednim działaniem słońca i deszczu
• Rozważ zastosowanie dodatkowych osłon mechanicznych, np. rur osłonowych
• Regularnie sprawdzaj stan połączeń, szczególnie po ekstremalnych warunkach pogodowych
• Stosuj specjalne taśmy izolacyjne odporne na warunki atmosferyczne jako dodatkowe zabezpieczenie

Porównanie różnych metod łączenia kabli elektrycznych

Na rynku dostępnych jest wiele różnych metod łączenia kabli elektrycznych. Każda z nich ma swoje zalety i wady, a wybór odpowiedniej metody zależy od konkretnego zastosowania, warunków pracy i preferencji instalatora.

Porównanie wizualne różnych metod łączenia kabli elektrycznych

Kiedy stosować poszczególne metody?

Wybór odpowiedniej metody łączenia kabli zależy od wielu czynników. Oto kilka wskazówek, które pomogą w podjęciu decyzji:

Najczęstsze błędy przy łączeniu kabli i jak ich unikać

Przykłady nieprawidłowo wykonanych połączeń kabli elektrycznych

Podczas łączenia kabli elektrycznych łatwo popełnić błędy, które mogą prowadzić do awarii, a nawet stanowić zagrożenie bezpieczeństwa. Oto najczęstsze błędy i sposoby ich unikania:

Jak sprawdzić poprawność połączenia kabli?

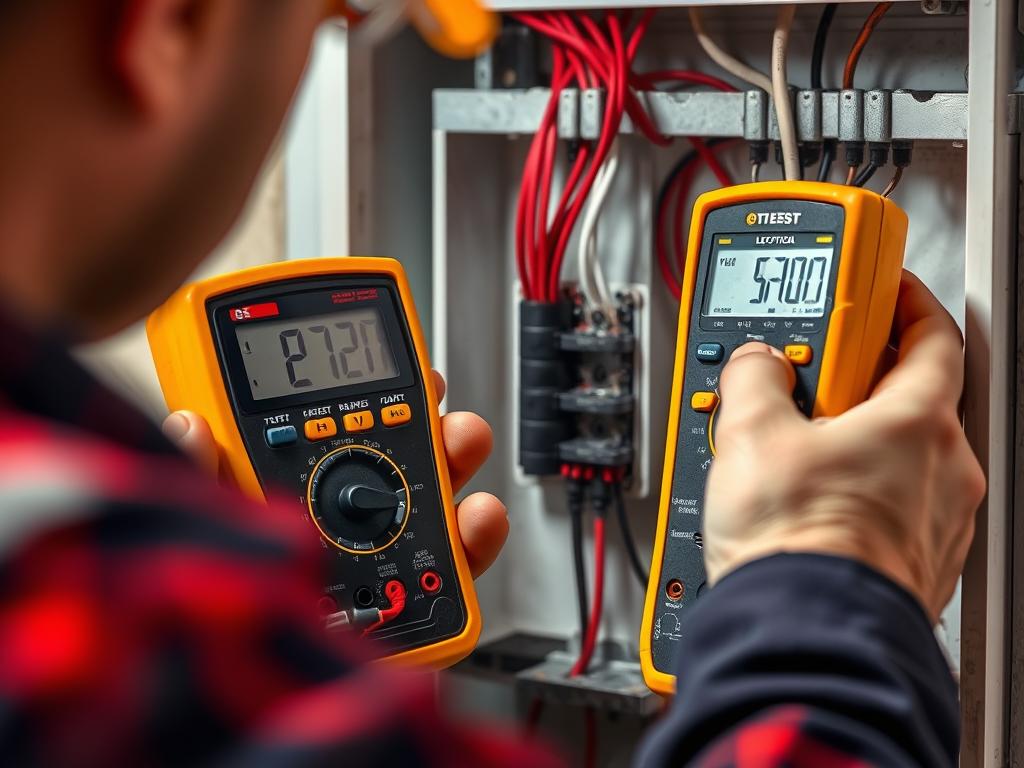

Testowanie połączeń elektrycznych za pomocą multimetru

Po wykonaniu połączeń kabli elektrycznych, niezwykle ważne jest sprawdzenie ich poprawności przed przywróceniem zasilania. Właściwe testowanie może zapobiec awariom, uszkodzeniom urządzeń, a nawet pożarom.

Metody testowania połączeń elektrycznych

Istnieje kilka metod sprawdzania poprawności wykonanych połączeń:

1. Kontrola wizualna

Pierwszym krokiem jest dokładna kontrola wizualna. Sprawdź, czy:

• Izolacja przewodów nie jest uszkodzona
• Wszystkie przewody są prawidłowo umieszczone w złączkach
• Nie ma odsłoniętych fragmentów przewodów poza złączkami
• Złączki są prawidłowo zamknięte/dokręcone
• Przewody są połączone zgodnie z kolorami (faza z fazą, neutralny z neutralnym, itd.)

2. Test ciągłości obwodu

Test ciągłości obwodu pozwala sprawdzić, czy przewody są prawidłowo połączone i czy nie ma przerw w obwodzie:

1. Wyłącz zasilanie w testowanym obwodzie
2. Ustaw multimetr w trybie testu ciągłości (symbol dzwonka)
3. Dotknij sondami multimetru do dwóch punktów, które powinny być połączone
4. Jeśli multimetr wyda dźwięk lub wskaże wartość bliską zeru, oznacza to, że obwód jest ciągły

3. Pomiar rezystancji izolacji

Ten test wymaga specjalnego miernika rezystancji izolacji i powinien być wykonywany przez osoby z odpowiednimi kwalifikacjami. Pozwala wykryć uszkodzenia izolacji, które mogłyby prowadzić do zwarć.

4. Test obciążeniowy

Po przywróceniu zasilania, można wykonać test obciążeniowy, aby sprawdzić, czy połączenia wytrzymują normalne obciążenie prądowe:

1. Włącz zasilanie w testowanym obwodzie
2. Podłącz urządzenie o znanym poborze prądu
3. Monitoruj temperaturę połączeń za pomocą kamery termowizyjnej lub dotykając ostrożnie złączek po kilku minutach pracy
4. Jeśli złączki nagrzewają się nadmiernie, może to wskazywać na problem z połączeniem

Podsumowanie – klucz do bezpiecznego łączenia kabli

Prawidłowe łączenie kabli elektrycznych jest kluczowym elementem każdej instalacji elektrycznej. Niezależnie od tego, czy pracujesz z instalacją w puszce, pod tynkiem czy na zewnątrz, przestrzeganie odpowiednich zasad i stosowanie właściwych technik zapewni bezpieczeństwo i niezawodność.

Pamiętaj o najważniejszych zasadach:

• Zawsze wyłączaj zasilanie przed rozpoczęciem pracy z instalacją elektryczną
• Używaj odpowiednich narzędzi i złączek dostosowanych do konkretnego zastosowania
• Przestrzegaj kolorów przewodów i łącz ze sobą tylko przewody o tej samej funkcji
• Nigdy nie łącz przewodów bezpośrednio pod tynkiem bez puszki połączeniowej
• Dla instalacji zewnętrznych stosuj złączki hermetyczne odporne na warunki atmosferyczne
• Zawsze testuj wykonane połączenia przed przywróceniem zasilania
• W razie wątpliwości, skonsultuj się z wykwalifikowanym elektrykiem

Stosując się do powyższych wskazówek i zaleceń, możesz być pewien, że Twoje instalacje elektryczne będą bezpieczne, niezawodne i zgodne z obowiązującymi przepisami.

Przykład profesjonalnie wykonanych połączeń kabli w puszce instalacyjnej
